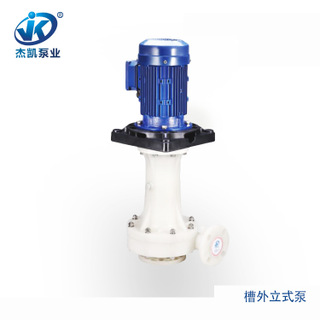

通常情況下立式離心泵的結構種類主要有單級單吸離心泵、立式雙吸離心泵、也有立式多級式、單級變拆式的等結構形式。這幾種離心泵的基本結構都差不多，各類立式離心泵的結構特點如下：

1.為了降低高溫對泵軸的負面影響，離心泵的支承多半是在中間。針對立式熱水泵輸送溫度較高的熱水時，為了避免泵在使用過程中由于熱量產生的膨脹現象而導致旋轉部件偏心錯位或卡死的現象，在立式離心泵的下面通常都設有定位的滑導。

2.依據離心泵輸送的介質溫度和PH值高低的不同，離心泵的泵蓋、泵體和離心泵的葉輪等主要零部件通常采用一下鑄鐵、鑄鋼、不銹鋼、塑料及玻璃鋼等材料。

①鑄鐵材質通常輸送類似與清水無腐蝕性的介質，使用溫度為-20～+240℃；

②鑄鋼材質也不耐腐蝕，輸送介質的溫度在-45～+400℃,但是目前立式泵做鑄鋼材質的廠家較少，雖然泵體溫度能耐這么高溫度，但是機械密封還實現不了耐如此高的溫度，也只能做到240℃左右。

③不銹鋼離心泵材質主要有304、316或者316L不銹鋼幾種，主要是用于輸送食品衛生級需求的液體或者具有腐蝕性的介質。

④塑料及玻璃鋼也是屬于耐腐蝕的材質，使用溫度為-45～+80℃。

3.管道增加泵密封裝置目前都是采用機械密封結構，溫度在120-240℃之間時需要泵體結構上稍微做一下改裝，得加套冷卻機械密封的外接冷卻水循環裝置。

4.如果輸送的易燃易爆的液體，為了避免發生火災引起爆炸的事故，電機必須采用防爆的電動機，葉輪還得采用銅葉輪這種泵稱為防爆管道離心泵。
